Reduzierer in Prozessrohrleitungen

Ein Reduzierer ist eine Art Rohranpassung, die in Prozessrohrleitungen verwendet wird, die die Rohrgröße von einer größeren Bohrung auf eine kleinere Bohrung (Innendurchmesser) reduziert.
Ein Reduzierer ermöglicht eine Änderung der Rohrgröße, um den hydraulischen Flussanforderungen des Systems zu erfüllen oder sich an die vorhandenen Rohrleitungen einer anderen Größe anzupassen. Die Länge der Reduzierung ist normalerweise dem Durchschnitt der größeren und kleineren Rohrdurchmesser.

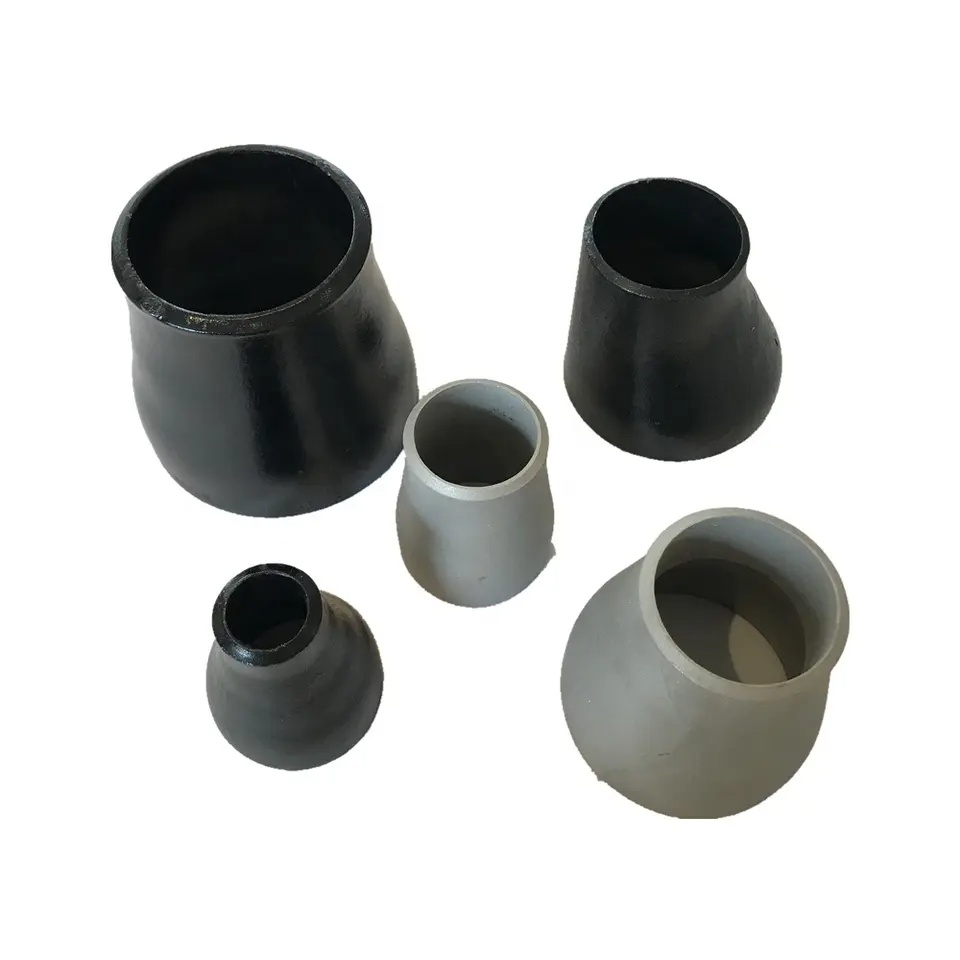

Es gibt zwei Haupttypen von Reduzierern:
Konzentrische Reduzierer
Exzentrische Reduzierer
Reduzierer sind in der Regel konzentrisch, aber exzentrische Reduzierer werden verwendet, wenn dies erforderlich ist, um den gleichen oberen oder unteren Rohrguss aufrechtzuerhalten.

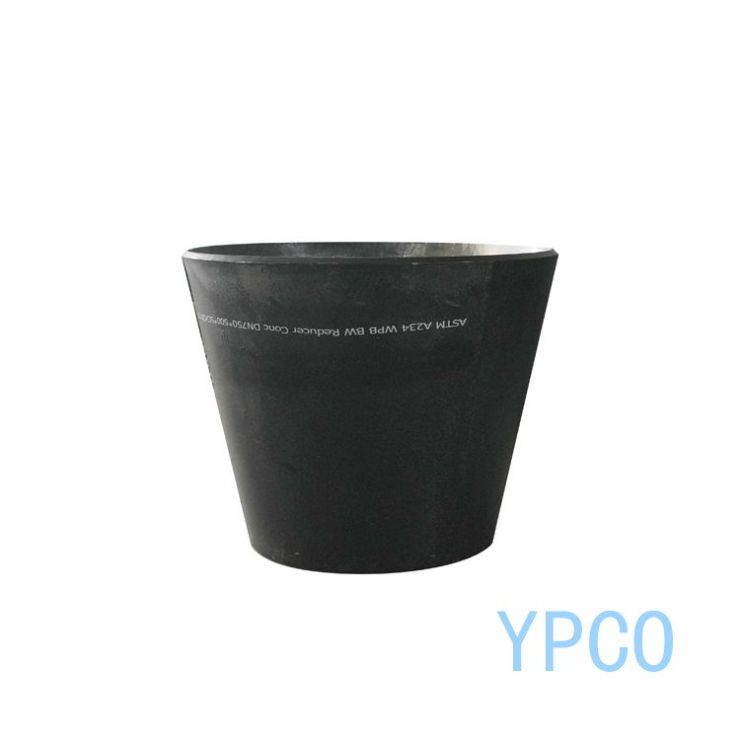

Konzentrische Reduzierung
Bei konzentrischer Reduzierung wird die Reduktion der Rohrgröße erreicht, indem der Durchmesser der Anpassung mit einer konstanten Geschwindigkeit über eine bestimmte Länge verringert wird und die Symmetrie um die Anpassung aufrechterhalten wird. Konzentrische Reduzierer werden verwendet, um Rohr- oder Rohrabschnitte unterschiedlicher Durchmesser auf derselben Achse zu verbinden. Sie liefern einen inline-konischen Übergang zwischen Druckrohren unterschiedlicher Durchmesser. Somit verbinden konzentrische Reduzierer Rohre von ungleicher Größe, haben jedoch eine gemeinsame Mittellinie. Die gleiche Anpassung kann als konzentrischer Expander umgekehrt verwendet werden .

Bei exzentrischer Reduzierung wird die Reduktion der Rohrgröße erreicht, indem der Durchmesser der Anpassung mit einer konstanten Geschwindigkeit über eine bestimmte Länge verringert wird und eine Seite der Anpassung horizontal beibehalten wird. Eine exzentrische Rohrreduzierungsanpassung wird mit dem kleineren Auslass bis zum größeren Ende hergestellt, wodurch sie nur eine Seite des Einlasss ausrichten kann. Die gleiche Anpassung kann als exzentrischer Expander umgekehrt verwendet werden.

Bei horizontalen Flüssigkeitsverläufen muss der exzentrische Reduzierer mit flacher Seite nach oben installiert werden, damit sie verhindern kann, dass die Luft im Rohrleitungssystem gefangen ist. Ausnahmsweise ist das gleiche flach nach unten in Piperack, wo der gleiche Rohrboden (BOP) beibehalten werden muss. Eine andere Ausnahme ist die Kontrollventile. Ein exzentrischer Reduzierer mit flacher Seite nach unten ergibt einen konstanteren Fluss durch das Kontrollventil. YPCO liefert verschiedene Stahl Reduder, wir warten auf Ihre Anfrage.
