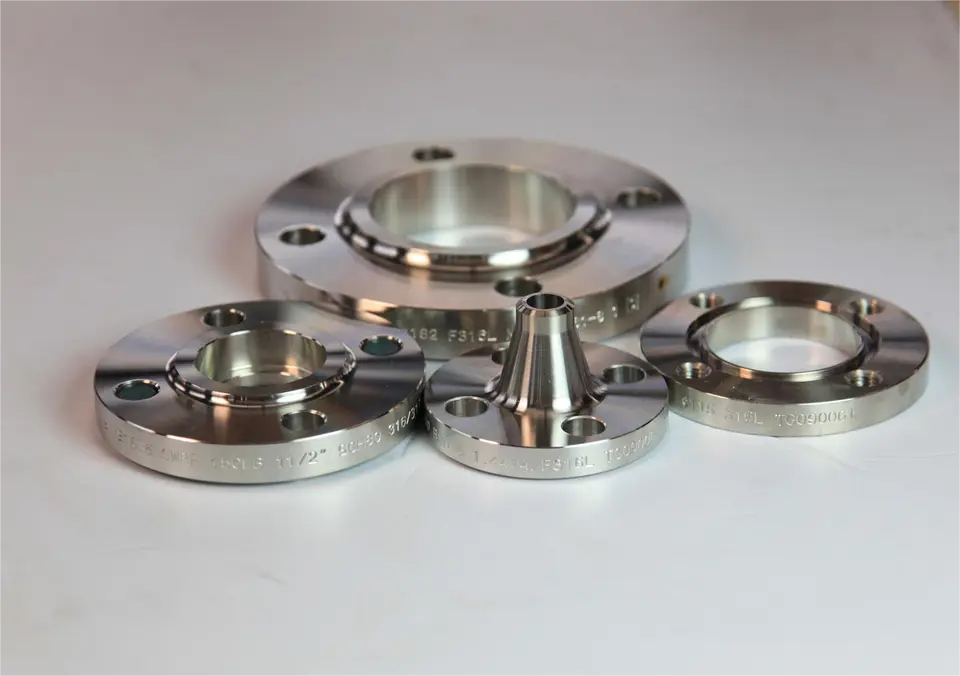

Die meisten Länder in Europa installieren hauptsächlich Flansche gemäß Standard DIN EN 1092-1 (geschmiedete Edelstahlflansche). Ähnlich wie der ASME-Flanschstandard hat der EN 1092-1-Standard die Basisflanschformen wie Schweißhalsflansch, Blindflansch, abgespülter Flansch, Gewindeflansch (Faden-ISO7-1 anstelle von npt), Schweißnaht an Kragen, gepressten Kragen und Adapterflansch wie Flanschkupplungs-GD-Presseanpassungen. Die verschiedenen Formen von Flanschen innerhalb des EN 1092-1 (europäische Norm/Euronorm) sind im Flanschnamen durch den Typ angegeben.
Design | Laut En -Typ | Laut Din |
---|---|---|
Schweißhalle Flansch | Typ 11 | DIN 2627 - DIN 2638 |
Blinder Flansch | Typ 05 | DIN 2527 |
Flansch mit Gewinde | Typ 12 | DIN 2558, DIN 2565 - DIN 2569 |
Flacher Flansch | Typ 01 | DIN 2573, DIN 2576 |
Flansch geläutet | Geben Sie 02 ein und geben Sie 04 ein | DIN 2641, DIN 2642, DIN 2655, DIN 2656 |
Ähnlich wie bei ASME-Flanschen haben EN1092-1 Stahl und Edelstahlflansche mehrere verschiedene Versionen von erhöhten oder keine erhöhten Gesichter. Nach der europäischen Form werden die Siegel durch unterschiedliche Form angezeigt:
Form: Arten von Kontaktflächen | Din en 1092-1 |
---|---|
Ohne erhöhtes Gesicht | Form a |
Erhöhtes Gesicht (Rz = 160 Mechanik gedreht) | Form B1 |
Erhöhtes Rennen (Rz = 40 mechanisch gedreht) | Form B1 |
Erhöhtes Gesicht (Rz = 16 mechanische gedreht) | Form B2 |
Zunge nach Din2512 | Form c |
Groove nach DIN 2512 | Form d |
Männlich nach DIN 2513 | Für mich |
Weiblich nach DIN 2513 | Form f |
Weiblich nach DIN 2514 | Form g |
Männlich nach DIN 2514 | Form h |
Flansche im Rest der Welt werden gemäß den ISO -Standards für Materialien, Druckwerte usw. hergestellt, an denen lokale Standards wie DIN , BS und andere ausgerichtet sind .
