Arten von Rohrbeschlägen, die in Rohrleitungen verwendet werden

Was sind Rohrbeschläge?

Rohranpassungen sind eine Rohrleitungskomponente, die dazu beiträgt, die Richtung des Flusses zu ändern, z. B. Ellbogen und T -Shirts. Ändert die Größe des Rohrs, wie z. B. Reduzierer und Reduzierung von T -Shirts. Schließen Sie verschiedene Komponenten wie Kupplungen an und stoppen Sie die Strömungen wie Kappen.

Bei Rohrleitungen werden verschiedene Arten von Rohranpassungen verwendet. Die in Rohrleitungen verwendeten Rohrverschlüsse sind unten aufgeführt.

• Ellbogen
• Tee
• Reduzierer
• Union
• Kupplung
• Adapter
• Olet (Weldolet, Sockolet, Elbowlet, Thredolet, Nipolet, Letrolet, Swepolet)
• Ventil
• Kreuzen
• Deckel
• Schwage Brustwarze
• Stecker
• Busch
• Dehnungsfuge
• Dampffallen
• Lange Radius -Kurve
• Flansche

Sie können das oben genannte Diagramm sehen, in dem die am häufigsten verwendeten Standardrohranschläge aufgeführt sind. Diese Standardbeschläge werden entweder schmieden oder geschmiert. Es werden nur nahtlose Rohre verwendet, um Schmiedeschläge zu erzeugen. Schweißnimmt mit großem Durchmesser werden aus der Platte hergestellt. Diese Armaturen sind in verschiedenen Arten von Endverbindungen erhältlich.

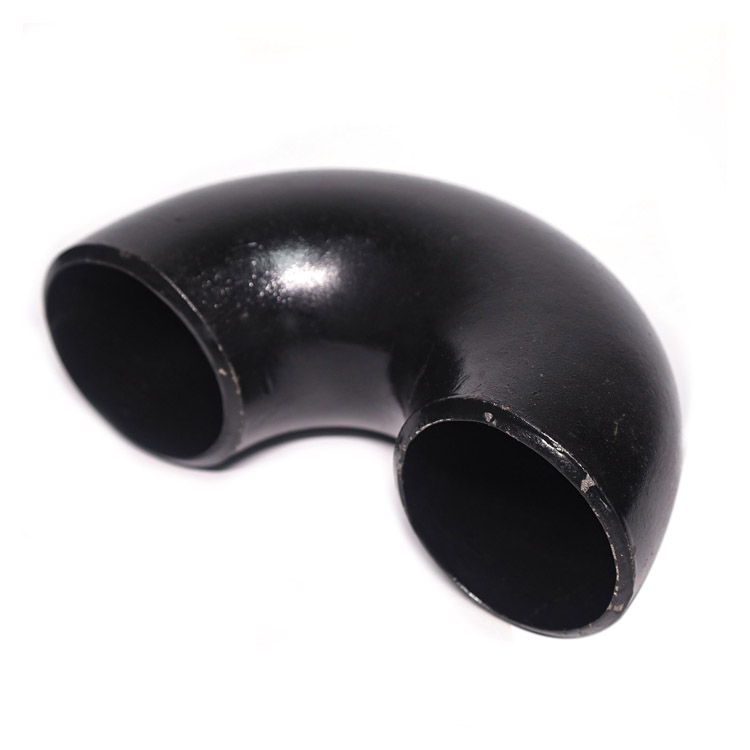

Pfeife Ellbogen

Der Ellbogen wird mehr als alle anderen Rohranpassungen verwendet. Es bietet Flexibilität, um die Rohrrichtung zu ändern. Der Stahlelbogen ist hauptsächlich in zwei Standardtypen von 90 ° und 45 ° erhältlich. Es kann jedoch auf jeden anderen Grad gekürzt werden. Ellbogen sind in zwei Radius -Typen erhältlich, kurzer Radius (1D) und langer Radius (1,5D).

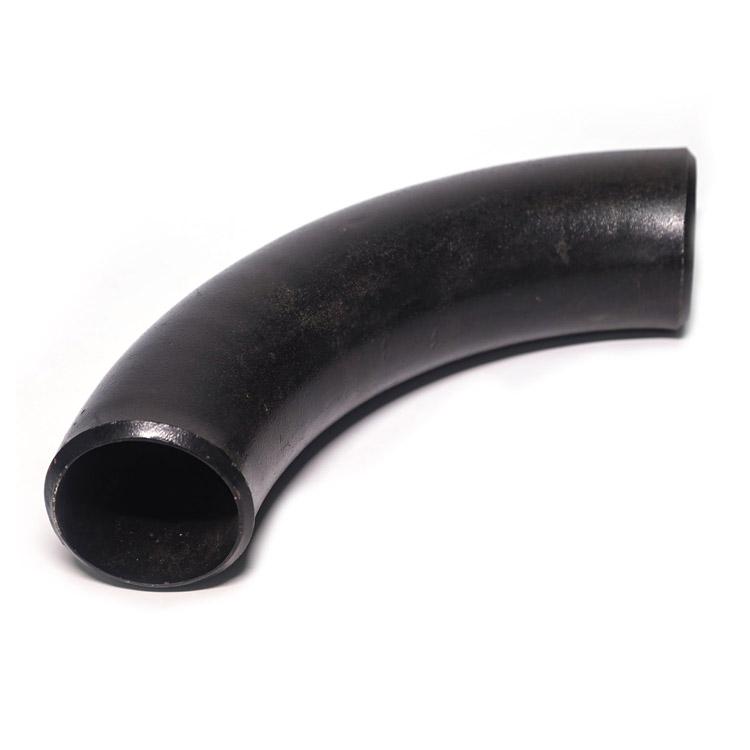

Langradius -Pipeline -Biegungen werden in Flüssigkeitstransportlinien verwendet, die Pigging erfordern. Aufgrund ihres langen Radius und ihrer glatten Richtungsänderung weist die Rohrbiegung einen sehr weniger Druckabfall auf und ein glatte Flüssigkeits- und Schweinstrom ist möglich. Normalerweise sind 3D- und 5D -Rohrbücken verfügbar. Hier ist D die Rohrgröße.

Pfeife Tee

Ein Rohr -T -Shirt wird zum Verteilern oder Sammeln der Flüssigkeit aus dem Laufrohr verwendet. Es ist ein kurzes Stück Rohr mit einem 90-Grad-Ast in der Mitte. Zwei T -Shirt -Arten werden in Rohrleitungen verwendet: gleiches T -Shirt und reduzierende T -Shirt.
