Flanscharten, Faktoren und Oberflächen

Die meisten geschmiedeten Stahlflansche entsprechen den Anforderungen der American Standards Association (ASME/ANSI Standard B16.5) und der ASTM-Spezifikation A-105. Die folgenden Typen werden hergestellt und gefüllt: Schweißhalsflansch, die in allen Druckwerten und Größen erhältlich sind, bis zum Ende des Rohrs angegeben sind und normalerweise angegeben werden, wenn die Servicebedingungen schwerwiegend und ausgezeichnet sind. Da der Innendurchmesser des Flansches dem des Rohrs übereinstimmen muss, sollte die Flanschbohrung in der Bestellung angegeben werden.

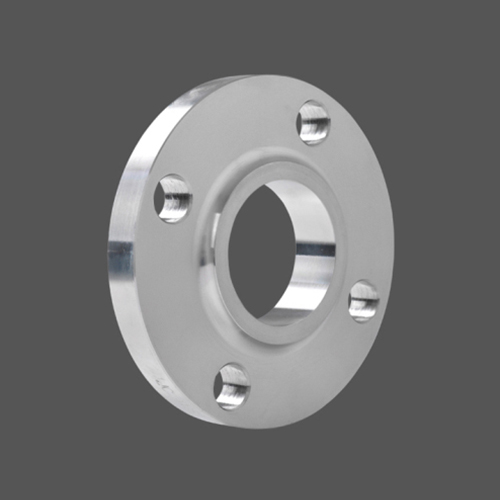

Slip on Flansch auch in den meisten Druckwerten und Größen erhältlich sind aufgrund ihrer einfachen Anwendung ein beliebter Typ. Dieser Flansch rutscht über das Ende des Rohrs und wird normalerweise so eingestellt, dass die Flanschfläche etwa 9,5 mm (etwa 0,375 "über das Ende des Rohrs liegt Hub des Flansches zum Rohr und eine Dichtungsfiletschweißung im Flansch am Ende des Rohrs. Wenn die Betriebsbedingungen zulassen, wird die Dichtschweißung weggelassen. Slip -on -Flansche werden am häufigsten bei niedrigerem Druck verwendet - Klasse 150 (PN 20) oder Klasse 300 (PN 50) Primärservice-Druckwerte. Viele Rohrdesigner zögern, Schlupfe für höhere Drücke zu verwenden .

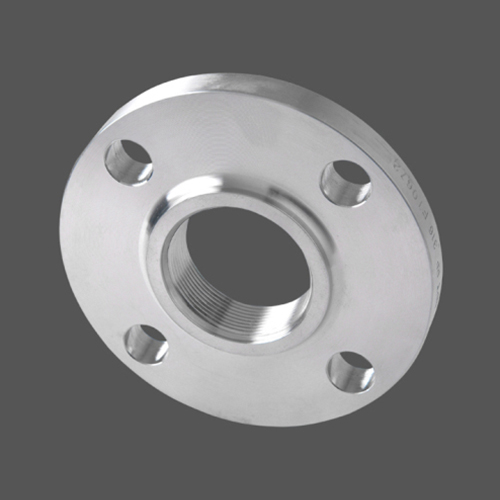

Der geschraubt/ gräuliche Flansch ist wie alle anderen verschraubten Armaturen am Rohr an das Rohr befestigt und kann zurückgeschweißt werden, um die Verbindung zwischen Rohr und Flansch abzudichten. Obwohl noch in den meisten Größen und Druckstufen erhältlich, werden heute fast ausschließlich in kleineren Rohrgrößen und bei niedrigen Drücken geschraubt.
