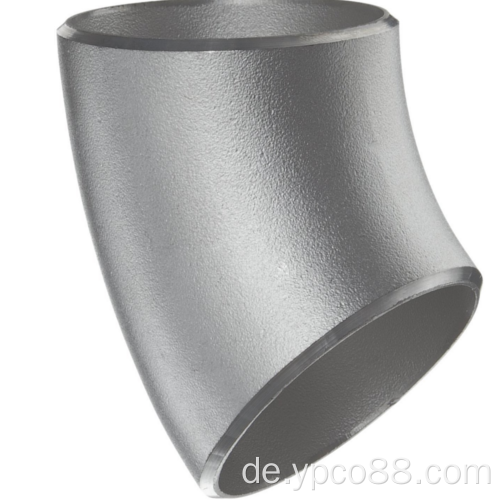

A234 WPB 45 Grad Ellbogen

Ein 90-Grad-Ellbogen, der in der Pipeline-Installation üblicherweise verwendet wird, ist mit zwei Rohren mit demselben oder anderen Nenndurchmetry verbunden, um die Rohr in einem bestimmten Winkel zu drehen, und der Nenndruck beträgt 1-1,6 MPa.

Der Ellbogen ist ein 90 -Grad -Ellbogen, der häufig bei der Installation von Wasserheizung verwendet wird. Es wird verwendet, um die Rohrbiegung zu verbinden und die Richtung des Rohrs zu ändern.

Andere Namen: 90 ° Ellbogen, rechte Winkelbiegung, Liebesbiegung, Stempeln von Ellbogen, Pressen von Ellbogen, mechanischer Ellbogen, Schweißen Ellbogen usw.

Zweck: Anschließen zwei Rohre mit denselben oder unterschiedlichen Nenndurchmessern, damit das Rohr 90 °, 45 °, 180 ° und verschiedene Grad gedreht werden kann.

Biegeradius weniger als das 1,5 -fache Rohrdurchmesser gehört zum Ellbogen, mehr als das 1,5 -fache Rohrdurchmesser gehört zur Biegung.

Da die meisten 90-Grad-Ellbogen zum Schweißen verwendet werden, um die Qualität des Schweißens, das Ende der Autosuse zu verbessern, hinterlassen Die Anzahl des Winkel- und Abweichungsbereichs wird angegeben. Die Oberflächenqualität und die mechanischen Eigenschaften entsprechen im Grunde genommen mit dem Rohr. Für das einfache Schweißen bestehen 90 -Grad -Ellbogen aus dem gleichen Stahl wie das Rohr, an das sie verbunden sind.

Alle 90-Grad-Ellbogen tauchen durch Schuss an, um das Eisenoxid von den inneren und äußeren Oberflächen zu entfernen und Antikorrosionsfarbe aufzutragen. Dies ist für den Exportbedarf dient, um den Transport zu erleichtern, um Korrosion und Oxidation zu verhindern, diese Arbeit erledigen.

Ist die Anforderungen an Verpackungen für kleine 90 -Grad -Ellbogen, wie z. ist ein großer Satz kleiner, aber das Gesamtgewicht von im Allgemeinen nicht mehr als 1 Tonne. Für große Teile müssen Sie einzeln gepackt werden, wie 24 "einzeln gepackt werden. Das andere ist die Verpackungsmarke. Markieren Sie die Größe, die Stahlnummer, die Losnummer, die Marke des Herstellers.

Aufteilung nach Material

Kohlenstoffstahl: ASTM/ASME A234 WPB, WPC

Legierung: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15MO3 15CRMOV, 35CRMOV

Edelstahl: ASTM/ASME A403 WP 304-304L-304H-304LN-304N

ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316TI

ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

Tieftemperaturstahl: ASTM/ASME A402 WPL3-WPL 6

Hochleistungsstahl: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Stahlguss, Leichtmetallstahl, Edelstahl, Kupfer, Aluminiumlegierung, Kunststoff, Argonbeschichtung, PVC, PPR, RFPP (verstärktes Polypropylen) usw.

90 Grad Ellbogen können in Schieben, Drücken, Schmieden, Gießen usw. unterteilt werden.

90 Grad Ellbogen können in nationalen Standard, elektrischer Standard, Schiffsstandard, chemischer Standard, Wasserstandard, American Standard, Deutscher Standard, japanischer Standard, russischer Standard usw. unterteilt werden.

90 Grad Ellbogen nach seinem Krümmungsradius: Kann in einen langen Radius -Ellbogen und einen kurzen Radius -Ellbogen unterteilt werden. Langradius Ellbogen bezieht sich auf den Außendurchmesser des Rohrs, dessen Krümmungsradius das 1,5 -fache beträgt, dh r = 1,5D; Ein kurzer Radius -Ellbogen ist einer, dessen Krümmungsradius gleich dem Außendurchmesser des Rohrs ist, dh r = 1,0d. (D ist der Durchmesser der Biegung und R ist der Radius der Krümmung).

Wenn der Ellbogen entsprechend dem Druckniveau unterteilt ist, gibt es etwa 17 Arten von Rohrstandards, und die Vereinigten Staaten sind gleich. , Xs; SCH80, SCH100, SCH120, SCH140, SCH160, XXS; Die beiden am häufigsten verwendeten sind STD und XS.

Ellbogen nach verschiedenen Formen können unterteilt werden in: Rille Ellbogen, Hülsenelbogen, Doppellager -Ellbogen, Flansch Ellbogen, Reduzieren von Ellbogen, Idler Ellbogen, interner und externer Zähnee Ellbogen, Stempeln von Ellbogen, Drücken Ellbogen, Sockel Elbow, Stuttschweißelbow, interner Draht, interner Draht, interner Draht, interner Draht Ellbogen usw.

90 -Grad -Ellbogen erfordern die Kontrolle des Krümmungsradius. Wenn die Radiuslänge beispielsweise 1,5d beträgt, muss der Krümmungsradius innerhalb der erforderlichen Toleranz liegen. Da die meisten dieser 90 -Grad -Ellbogen zum Schweißen verwendet werden, um die Qualität des Schweißens, das Ende der Autosuse zu verbessern, hinterlassen Sie einen bestimmten Winkel, mit einer bestimmten Kante, diese Anforderung ist strenger, die Dicke der Kante, Die Menge des Winkel- und Abweichungsbereichs wird angegeben, geometrische Größe als 90 Grad Ellbogen viel mehr Elemente. Die Oberflächenqualität und die mechanischen Eigenschaften des Ellbogens entsprechen im Grunde genommen mit denen des Rohrs. Um das Schweißen zu erleichtern, sollte das Stahlmaterial des Rohrs, das angeschlossen werden soll, gleich sein.

Da der Ellbogen eine gute umfassende Leistung hat, ist er in der chemischen Industrie, Bau-, Wasserversorgung, Entwässerung, Erdöl, leichte und schwere Industrie, Einfrieren, Gesundheit, Wasserheizung, Feuer, Strom, Luft- und Raumfahrt, Schiffbau und anderen Basistechnik.
